天天狠天天情天天躁,2019久久精品,欧州色网,开心狂干,亚洲美女视频免费,日韩新片网站

全站搜索

news Center

知識(shí)分享

共建智能冷鏈生態(tài) 為冷鏈未來賦能

冷庫(kù)保溫隔熱材料有哪些類型？8大主流材料性能對(duì)比與選型指南

知識(shí)分享

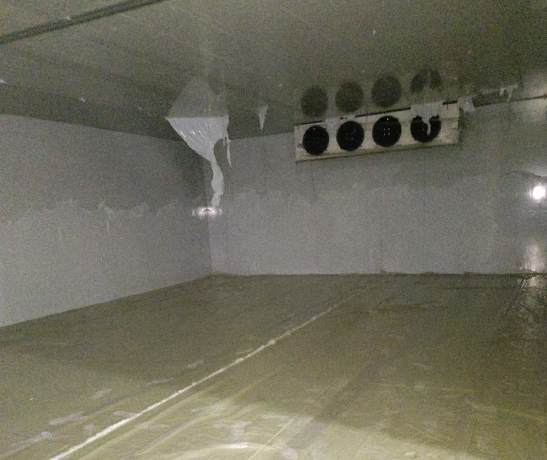

一、硬質(zhì)聚氨酯泡沫(PUR/PIR)

1. 物理特性與核心參數(shù)

閉孔率超92%的聚氨酯泡沫導(dǎo)熱系數(shù)0.020-0.024W/(m·K)，現(xiàn)場(chǎng)噴涂成型時(shí)能與建筑結(jié)構(gòu)無縫貼合。B1級(jí)阻燃型制品氧指數(shù)達(dá)28%以上，高溫碳化層厚度可達(dá)8mm，延緩火焰穿透速度。實(shí)測(cè)數(shù)據(jù)顯示，100mm厚度的保溫層在-30℃環(huán)境中，表面溫差控制在±0.5℃以內(nèi)。

2. 工程應(yīng)用場(chǎng)景

- 低溫速凍庫(kù)(-40℃)采用高密度配方(≥45kg/m3) - 裝配式冷庫(kù)優(yōu)先選用雙面彩鋼夾芯板 - 異形結(jié)構(gòu)部位適用現(xiàn)場(chǎng)噴涂工藝

二、擠塑聚苯乙烯板(XPS)

1. 材料優(yōu)勢(shì)與局限

抗壓強(qiáng)度250kPa以上的XPS板特別適合冷庫(kù)地面鋪設(shè)，吸水率<1.5%的特性有效防止凍脹。但板材拼接處易形成冷橋，需配合Ω型槽口設(shè)計(jì)和專用密封膠處理。實(shí)驗(yàn)表明，完整密封可使冷損耗降低22%。

2. 特殊改性類型

石墨改性XPS的導(dǎo)熱系數(shù)降至0.028W/(m·K)，防火等級(jí)提升至B1級(jí)。耐候型產(chǎn)品在-50℃低溫下仍保持彈性，抗彎強(qiáng)度損失率<5%。

三、巖棉制品

1. 防火隔離專用材料

A級(jí)不燃的巖棉板熔點(diǎn)超1000℃，纖維直徑4-7μm的優(yōu)質(zhì)產(chǎn)品渣球含量<7%。在冷庫(kù)防火分區(qū)應(yīng)用中，300mm寬的巖棉隔離帶可使火勢(shì)蔓延速度降低65%。

2. 復(fù)合結(jié)構(gòu)應(yīng)用

與聚氨酯組合使用時(shí)，外側(cè)20mm巖棉層可使系統(tǒng)耐火極限提升至3小時(shí)。但需注意巖棉吸水率>3%時(shí)需增設(shè)防潮層，避免性能衰減。

四、真空絕熱板(VIP)

1. 超薄高效特性

25mm厚VIP板的等效熱阻相當(dāng)于120mm聚氨酯，特別適合空間受限的改造項(xiàng)目。核心芯材的導(dǎo)熱系數(shù)低至0.004W/(m·K)，但需確保封裝完好度，破損會(huì)導(dǎo)致性能下降90%。

2. 特殊場(chǎng)景應(yīng)用

醫(yī)藥冷庫(kù)的精準(zhǔn)溫控區(qū)域優(yōu)先采用，月臺(tái)門等高頻開啟部位的絕熱優(yōu)選方案。安裝時(shí)必須使用專用粘結(jié)劑，避免機(jī)械固定破壞真空層。

五、酚醛泡沫

1. 防火與環(huán)保平衡

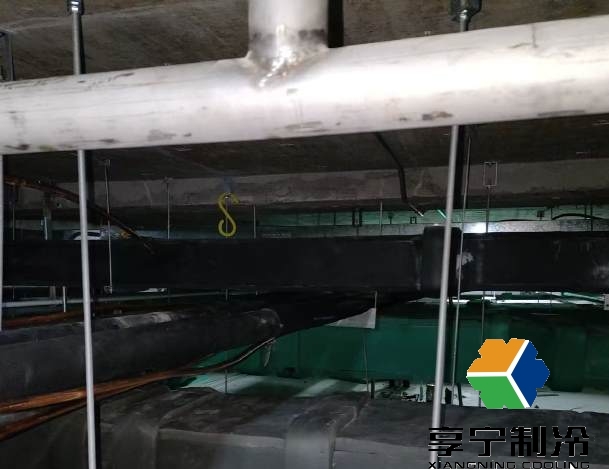

B1級(jí)酚醛泡沫燃燒時(shí)低煙無毒，高溫下形成碳化保護(hù)層。密度60kg/m3的制品抗壓強(qiáng)度>200kPa，適合管道保溫。但需注意其脆性較大，轉(zhuǎn)角部位需做加強(qiáng)處理。

2. 改性技術(shù)進(jìn)展

添加納米蒙脫土的改性產(chǎn)品，吸水率從8%降至2.5%，-40℃低溫收縮率<0.3%。開孔型制品配合抽真空工藝，導(dǎo)熱系數(shù)可達(dá)0.017W/(m·K)。

六、氣凝膠復(fù)合材料

1. 新型納米級(jí)材料

10mm厚氣凝膠氈的隔熱效果等同50mm傳統(tǒng)材料，孔隙率超90%的結(jié)構(gòu)使其兼具隔音功能。但現(xiàn)階段成本是聚氨酯的8-10倍，多用于特殊要求的醫(yī)藥倉(cāng)儲(chǔ)。

2. 工程應(yīng)用要點(diǎn)

施工時(shí)需配合專用界面劑，避免纖維脫落。接縫處采用搭接+膠帶密封雙重處理，實(shí)測(cè)顯示完整密封可使冷損失減少18%。

七、發(fā)泡玻璃(Cellular Glass)

1. 永久性防潮材料

閉孔率100%的特性徹底杜絕水汽滲透，抗壓強(qiáng)度超800kPa適合重載區(qū)域。但密度高達(dá)145kg/m3導(dǎo)致運(yùn)輸成本增加，多用于LNG等特殊冷庫(kù)。

2. 施工工藝創(chuàng)新

采用預(yù)制拼裝模塊化安裝，配合低溫粘結(jié)劑可提升30%施工效率。維修時(shí)可通過注漿方式修復(fù)局部破損，避免整體更換。

八、復(fù)合硅酸鹽材料

1. 柔性卷材優(yōu)勢(shì)

可彎曲特性適合管道及異形部位保溫，最高使用溫度達(dá)800℃。但需注意其抗撕裂強(qiáng)度<15N/mm2，外護(hù)層必須完整。

2. 經(jīng)濟(jì)性對(duì)比分析

初期成本比巖棉低25%，但10年維護(hù)費(fèi)用高出40%。適合短期使用的周轉(zhuǎn)性冷庫(kù)，或作為輔助保溫層使用。

選型決策支持?jǐn)?shù)據(jù)

1. 關(guān)鍵參數(shù)對(duì)比表

| 材料類型 | 導(dǎo)熱系數(shù) | 防火等級(jí) | 使用壽命 | 每㎡成本 | |---------|---------|---------|---------|---------| | 聚氨酯 | 0.022 | B1 | 25年 | 180元 | | XPS | 0.030 | B2 | 20年 | 120元 | | 巖棉 | 0.040 | A | 30年 | 210元 |

2. 環(huán)境適配指南

- 沿海高濕地區(qū)：優(yōu)先選用真空絕熱板或發(fā)泡玻璃 - 化工危險(xiǎn)品冷庫(kù)：強(qiáng)制使用A級(jí)巖棉復(fù)合結(jié)構(gòu) - 頻繁出入庫(kù)場(chǎng)景：地面層需選抗壓>500kPa材料

3. 全周期成本模型

按1000m3冷庫(kù)測(cè)算，聚氨酯方案初期投入28萬元，年能耗比XPS低15%。巖棉+聚氨酯組合總成本增加22%，但保險(xiǎn)費(fèi)用節(jié)省35%。氣凝膠方案10年總成本最高，但可節(jié)約30%空間占用。

通過系統(tǒng)梳理可知，冷庫(kù)保溫材料的選擇需要平衡熱工性能、防火要求、施工條件等多重因素。建議建設(shè)單位在方案階段進(jìn)行三維熱工模擬，建立材料性能驗(yàn)證機(jī)制。施工時(shí)重點(diǎn)控制接縫處理和防潮層設(shè)置，運(yùn)維階段每季度進(jìn)行紅外熱掃描檢測(cè)，及時(shí)發(fā)現(xiàn)并修復(fù)微小缺陷，可延長(zhǎng)保溫系統(tǒng)使用壽命40%以上。

上一篇: 下一篇:

相關(guān)推薦

公司喜訊

喜訊
